艾默生高准质量流量计
发布时间:2019-12-11 11:20浏览次数:

Micro Motion CMF系列流量计

艾默生高准ELITE科氏质量流量计

无可匹敌的测量灵敏度和稳定性
流量测量范围宽和密度测量性能好
独创智能仪表自校验功能

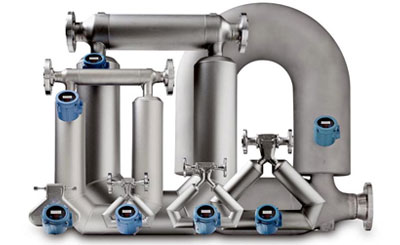

艾默生高准Micro Motion ELITE(CMF)系列流量计


Elite ® 大流量系列(CMFHC)
  液体流量精度 +/-0.10% of flow rate
  气体流量精度 +/-0.35% of flow rate
  密度精度 +/-0.0005 g/cc
  接液材料 316L SS, or Super Duplex
  耐温范围 -240 to 204 C
  耐压范围 100 bar*

高准 ELITE®质量和密度流量计
- 带 MVD™ 技术
• 卓越的性能指标:质量流量精度为流量值的 ±0.05%,密度精度为
±0.0002 g/cm3 (±0.2 kg/m3)
• 对气体和液体都可进行质量流量和体积流量测量
• 尺寸范围 1/10″- 6″(3 mm - 150 mm)
• 适用于高准最新型的变送器 2400S

高准 ELITE® 流量计是精确测量流量和密度的领导者,ELITE 流量计可为各种过程流体提供最精确的
测量,同时具备少有的低压降。每个ELITE 流量计具备标准的二次外壳,接液部件可选不锈钢或镍合金,提供各种过程连接以满足您的不同需求。ELITE 流量计有专门用于特殊场合的设计。
CMF010 在低流量应用上显示了卓越的高性能,
CMF010P 适用于高达6000PSI (413 bar)的高压介质,CMF400型流量计可为大流量计量需求提供最精确的测量结果。
CMF200,CMF300,CMF400型流量计可应用于高温和超高温场合 — 为温度高达800 °F (427 °C)的应用提供精确测量



液体流量性能指标

液体流量性能指标

下图是一个关于精度,量程比,压降之间关系的例子,它是应用CMF100 传感器配2400S变送器或增强型核心处理器测量水的
流量得出的。
实际压降取决于工艺条件。使用高准的产品选择器(Micro Motion’s product selector)以及你的工艺变量来确定精度,量程比和压降。

气体流量性能指标

选择传感器用于气体测量时,流体的质量流量的测量精度独立于操作温度,压力,或组分。然而,传感器的压降取决于操作温度,压力和流体的组分。所以,在选择传感器用于任何气体测量时,强烈建议使用高准的产品选择器程序对每一台传感器进行选型计算。

订购信息

型号 产品描述
标准型号
CMF010M 高准科里奥利ELITE 传感器; 1/10 英寸; 316L 不锈钢
CMF010H 高准科里奥利ELITE 传感器; 1/10 英寸; Hastelloy C-22
CMF010L 高准科里奥利ELITE 传感器; 1/10 英寸; 304L 不锈钢
CMF025M 高准科里奥利ELITE 传感器; 1/4 英寸; 316L 不锈钢
CMF025H 高准科里奥利ELITE 传感器; 1/4 英寸; Hastelloy C-22
CMF025L 高准科里奥利ELITE 传感器; 1/4 英寸; 304L 不锈钢
CMF050M 高准科里奥利ELITE 传感器; 1/2 英寸; 316L 不锈钢
CMF050H 高准科里奥利ELITE 传感器; 1/2 英寸; Hastelloy C-22
CMF050L 高准科里奥利ELITE 传感器; 1/2 英寸; 304L 不锈钢
CMF100M 高准科里奥利ELITE 传感器; 1 英寸; 316L 不锈钢
CMF100H 高准科里奥利ELITE 传感器; 1 英寸; Hastelloy C-22
CMF100L 高准科里奥利ELITE 传感器; 1 英寸; 304L 不锈钢
CMF200M 高准科里奥利ELITE 传感器; 2 英寸; 316L 不锈钢
CMF200H 高准科里奥利ELITE 传感器; 2 英寸; Hastelloy C-22
CMF200L 高准科里奥利ELITE 传感器; 2 英寸; 304L 不锈钢
CMF300M 高准科里奥利ELITE 传感器; 3 英寸; 316L 不锈钢
CMF300H 高准科里奥利ELITE 传感器; 3 英寸; Hastelloy C-22
CMF300L 高准科里奥利ELITE 传感器; 3 英寸; 304L 不锈钢
CMF400M 高准科里奥利ELITE 传感器; 4 英寸; 316L 不锈钢
CMF010P 高准科里奥利ELITE 传感器; 1/10 英寸;高压型, 镍合金带不锈钢过程连接件
CMF200A 高准科里奥利ELITE 传感器; 2 英寸;高温型; 316L 不锈钢
CMF200B 高准科里奥利ELITE 传感器; 2 英寸;高温型; Hastelloy C-22
CMF200C 高准科里奥利ELITE 传感器; 2 英寸;超高温型; 316L 不锈钢
CMF200E 高准科里奥利ELITE 传感器; 2 英寸;超高温型; Hastelloy C-22
CMF300A 高准科里奥利ELITE 传感器; 3 英寸;高温型; 316L 不锈钢
CMF300B 高准科里奥利ELITE 传感器; 3 英寸;高温型; Hastelloy C-22
CMF300C 高准科里奥利ELITE 传感器; 3 英寸;超高温型; 316L 不锈钢
CMF300E 高准科里奥利ELITE 传感器; 3 英寸;超高温型; Hastelloy C-22
CMF400A 高准科里奥利ELITE 传感器; 4 英寸;高温型; 316L 不锈钢
CMF400C 高准科里奥利ELITE 传感器; 4 英寸;超高温型; 316L 不锈钢

代码外壳选项
N 标准压力外壳
P 吹扫接头(两个1/2 英寸NPT 内螺纹接头)
D 开裂盘(两个400-psi [28 bar] 开裂盘) — 仅适用于CMF010P



代码 电气界面
所有型号(除高温型)
0 2400S 型变送器
1 延长安装型2400S 型变送器
2 4 线涂聚氨酯漆铝质一体式增强型核心处理器,配分体式变送器
4 4 线涂聚氨酯漆铝质一体式延长安装式增强型核心处理器,配分体式变送器
Q 4 线涂聚氨酯漆铝质一体式核心处理器,配分体式变送器
A 4 线不锈钢一体式核心处理器,配分体式变送器
V 4 线延长安装型涂聚氨酯漆铝质一体式核心处理器,配分体式变送器
B 4 线延长安装型不锈钢一体式核心处理器,配分体式变送器
W(1)
(1) 当电气界面代码 W,D,Y或E与认证代码U,C,A或Z一起订购时,提供一个MVD直接连接安全栅;当与认证代码M,N一起订购时不提供安全栅。
涂聚氨酯漆铝质一体式核心处理器,用于MVD 直接连接安装
D(1) 不锈钢一体式核心处理器,用于MVD 直接连接安装
Y(1) 涂聚氨酯漆铝质延长安装型的核心处理器,用于MVD 直接连接安装
E(1) 不锈钢延长安装型的核心处理器,用于MVD 直接连接安装
R 9 线涂聚氨酯漆铝质接线盒
H 9 线延长安装型涂聚氨酯漆铝质接线盒
S 9 线不锈钢接线盒
高温型
0 2400S 型变送器
2 4 线涂聚氨酯漆铝质一体式增强型核心处理器,配分体式变送器
Q 4 线涂聚氨酯漆铝质一体式核心处理器,配分体式变送器
A 4 线不锈钢一体式核心处理器,配分体式变送器
C 1700/2700 型变送器
W(1) 涂聚氨酯漆铝质一体式核心处理器,用于MVD 直接连接安装
D(1) 不锈钢一体式核心处理器,用于MVD 直接连接安装
R 9 线涂聚氨酯漆铝质接线盒
S 9 线316L 不锈钢接线盒
当电气界面代码 W,D,Y或E与认证代码U,C,A或Z一起订购时,提供一个MVD直接连接安全栅;当与认证代码M,N一起订购时不提供安全栅。



高准 (Micro Motion®) ELITE 科里奥利
流量和密度仪表
最佳实际性能
